培训资料：真空燃气锅炉

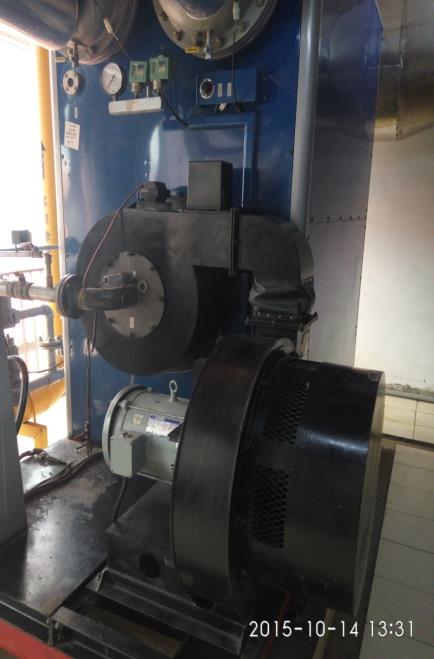

一． 燃气用真空锅炉各部位的名称及功能
9 |
8 |
7 |
10 |
1 |
13 |
12 |
11 |
6 |
5 |
4 |
2 |
3 |
15 |
14 |
1．集箱：在系统中用于汇集或分配系统水的装置。
焊接集箱 ：（0-10、16、20KG） 铸铁集箱:(10KG)
安装时注意胶垫的固定是否良好，避免进水腔和出水腔串水导致的出水温度低。
调试前必须确认集箱和交换器是否适用系统的工作压力
热交换器：能使两种温度的介质进行热量交换的设备。
SH-取暖 SW-热水 SH-取暖（2回程） SW-热水（4回程）
安装时注意交换器的进出水位置，根据集箱进出水的位置安装交换器，以免造成出水温度低。保证螺栓孔周围的两个面平整、无铁锈、无污物，以免造成密封不严，导致真空不良。
2.水位观察口：确认锅炉热媒水水位
3. 点火变压器：点火时产生高压火花，用于燃烧器点火
燃油用：2*5KV
燃气用：1*8KV
4．火焰检测器：检测火焰并将信号传递给信号转换器
燃气：QRA-4(QRA4.U)、 NBG TYPE、BSG TYPE
燃油：P930-05/-06
5．燃烧器：是一种将燃料和空气，按所要求的浓度、速度、喷射及旋转角度度以混合方式送入炉膛，并使燃料能在炉膛内稳定着火与燃烧的热能装置。
BSG-XX YBD-XX
NBG-XX LES-XX
6.鼓风机：提供燃烧时所需要进风量
BOV1000(BOV2500、BOV3600) 星形接法 三角形接法
电机接线注意接线方式：星型接法还是角行接法（电机接线盒的盖子背面都有要求）
7.真空压力表：显示锅炉真空室内的真空压力
8. 压力开关：异常压力开关监视锅炉真空，真空异常时报警
9．抽气压力开关 ：根据真空室的负压大小开启或关闭真空泵
FNS-C101Q010 （设定值不同：异常压力-15、抽气压力-45）
原理：是当系统内压力高于或低于额定的安全压力时，感应器内碟片瞬时发生移动，通过连接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，碟片瞬复位，开关自动复位，或者简单的说是当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。
10．温度传感器：检测热水温度
平头：520AT （热水、采暖使用） 圆头：520ST（热媒水使用）
电阻式温度传感器（5.4KΩ左右）：温度越低阻值越大，温度越高阻值越小
11．排水阀：排热交换器里的水
12. 炉体过热装置：炉体过热时报警
EGO 319 (设定值：100℃)
13．风量调机器：调节燃烧时需要的进风量
DM320-2/-3/-4/-5
以微动开关的触发信号为指令，控制以伺服马达为执行机构的装置来控制挡板的开度，达到精确控制进风量为目的
14．安全阀：热媒水注水口及真空异常时泄压口
15．真空电磁阀：用真空泵抽真空时使用的电磁阀
AB31-02-6
5 |
10 |
6 |
4 |
3 |
2 |
11 |
11 |
7 |
9 |
8 |
1 |

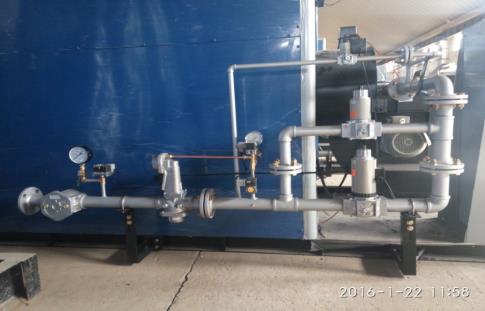

1．燃气压力表:检测天然气的供气压力
100BD*0.1MPa
2．燃气下限压力开关：供气压力过低时报警停炉 设定方法：以二次压力为基准，设定时等于二次压力。
3．气上限压力开关：供气压力过高时报警停炉
设定方法：以一次压力为基准，设定时要略大于一次压力
4．漏气检测：检测燃气主截止阀是否泄漏
GW-10 A6设定为2.5-3；
5．风压开关：检测鼓风机的风压
GW-3 A6 设定为0.7-1；
GW-3 A6、 GW-10 A6、 GW-50 A6、 GW-150 A6、 GW-500 A6 （单位：mbar ）
安装目的：保证锅炉运行时的动态燃气压力，确保燃烧器在设定的压力范围内稳定燃烧。
6. 过滤器：清除介质中的杂质，保护阀门及燃烧器的正常使用。
40A/50A/65A/80A
调试后一周内进行巡检时清理过滤器内的污物，以后每两个月对燃气过滤器进行一次清理，三次后可根据实际情况而定，污物少可延长清理间隔时间。
7. 引火电磁阀：点火时供应燃气的电磁阀
MVD205/5
8. 电磁阀：控制低燃烧时的燃气进气量
MVDLE215/5 ZRDLE420/5
9.电磁阀：控制高燃烧时的燃气进气量
MVDLE2065/5
原理：阀门处于常闭状态，运行时线圈得电后产生电磁吸力将阀芯内的活塞吸起，天然气流通。锅炉停止运行或是出现故障后控制系统切断电磁线圈的供电，阀芯内活塞依靠弹簧的反作用力关闭。
10.二次燃气压力表：显示锅炉燃烧时燃气动态压力
11.燃气主截止阀：停炉或报警时切断供气
MVD2065/5 SKP25.003E2

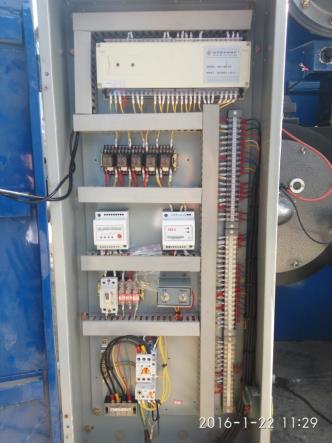

二． 燃气用真空锅炉自动控制柜部件名称及功能
2 |
1 |
11 |
10 |
6 |
3 |
4 |
9 |
8 |
7 |
5 |

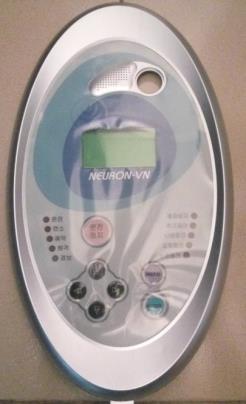

1．控制面板 ：在预设定的范围内，改变程序执行的范围。
真空用：NXQ-05 一般型/高级型/比例型
HBC-BS-S3/S2
11 |

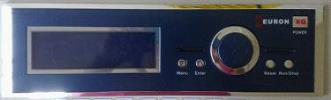

真空用：NEURON

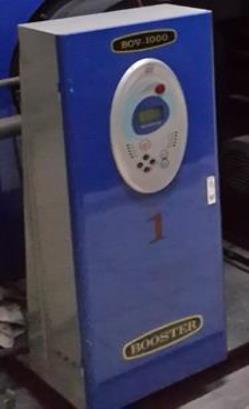

2．控制柜：控制锅炉运行
3．控制器：按照预设的程序及顺序控制执行端的工作状态。
NXQ-05 一般型/高级型/比例型
HBC-BS-T3/T2
4．漏气检测器：检测燃气主电磁阀是否泄漏
GLC-500
5． 漏电保护器：在设备发生漏电故障及对有致命危险的人身触电进行保护。
6．交流接触器：利用主接点来控制鼓风机电机的启停，用辅助接点来执行控制指令。主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点。
GMC-XX 启动方式：直接启动、星三角降压启动
原理：当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。
注意接线时的线头、接线端子等污物避免掉进触点内，造成电机缺相导致的电机过热、不启动等影响点击使用寿命的问题。
7．热继电器：热继电器是由流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。
EOCR-60/-100(100基本不用) OCR:GTH-22(0.63-18A)GTH-40(7-26A)
（1）将起动延时(D-TIME)旋钮设定为 20 秒。
（2）将动作延时旋钮(O-TIME)旋钮设定为 8 秒。
（3） 过电流设定旋钮(LOAD)调整到最大值。
（4） 起动电机，待电机运行平稳后，将过电流设定旋钮(LOAD)逆时针方向缓慢旋转到红色指示灯亮为止，这个点对应的值为实际运行电流值的100%。再将旋钮顺时针方向旋至红色指示灯刚刚熄灭处，这个点对应的数值是实际运行电流值的105%左右。继续顺时针方向旋转过电流设定钮(LOAD)，将过电流值设定在实际运行电流值的110%~125%之间。
如果运行时发生过电流报警后，一定要将热继电器复位后在启动锅炉。如果不复位，只要启动就会报警。
8.信号转换器：将火焰检测器检测到的火焰信号经过转换传递给控制器
9. 远程控制开关：选择是否远程控制
10抽气开关：控制真空泵抽出真空室废气
11.报警器：锅炉异常或出现故障时报警
三、常出故障处理方法
1、点火失败
处理方案：复位，重新启动。
2、燃气泄漏报警
处理方案：1、复位；2、检查漏气检测开关、指示灯是否复位第一项
3、如未复位到位，点击漏气检测开关上红色按钮键手动复位。
3、真空压力异常
处理方案：1、严禁热媒水温度调至为90度；严禁未开循环泵启动锅炉；3、频繁报警联系厂家售后人员。
4、高、低燃烧中灭火
处理方案：1、复位，重新启动。频繁报警联系厂家售后人员到场重测燃烧。
4、燃气压力异常：
处理方案：1、检查锅炉一次燃气压力表，压力是否正常（正常要求燃气压力为0.02MPa）。2、压力异常联系燃气公司。
四、锅炉操作流程：
(1)运行锅炉
1、启动循环泵
2、半小时后，启动锅炉
（2）停止锅炉
1、停止锅炉
2、停止循环泵
五、厂家售后联系方式：
西北售后办事处：
曹书玮：18693077772
张乃雍：18919879410
龚 正：18394515297
2016年12月1日现场锅炉问题处理
1、 锅炉真空压力异常：重新调制真空后，锅炉运行正常
2、 点火失败：复位，重新启动后已正常
3、 低、高燃烧灭火：重调伺服马达后已正常
4、 甘肃省电力投资集团有限公司提出的锅炉烟囱管径过小问题：经锅炉厂家核实，现场锅炉烟囱管径没问题，符合锅炉运行条件。
注：因锅炉燃气量及风量需专业机器调试完成，司炉工不可自行更改气量或风量。
关于剧院冬季供暖末端出现故障一般的处理方案
一、 风机盘管不出风
处理方案：1、检查风盘电源，确认风盘电源正常。
2、检查风机盘管控制面板，模块、通讯线路是否通电。
3、检查风机盘管电机是否损坏。
二、风机盘管不制热
处理方案： 1、检查风机盘管处电动阀及控制阀门是否正常打开。
2、检查风机盘管进出水水温是否正常。
3、打开风机盘管放气阀进行手动排气。
4、打开过滤器检查过滤器是否堵塞。
