XRC-L-AIO-8优瑞科模拟量输入输出端子模块硬件手册_V1.0





XRC-L-AIO-8



八路模拟量输入输出端子模块

























目录

一．概述

1.1 简介

1.2 组成结构

1.3 命名规则

二．原理说明

三．使用说明

3.1 端子定义说明

3.2 25针D连接电缆说明

3.3 接线说明

四．技术指标







编号	章节名称	修订内容简述	修订日期	订前版本	订后版本	拟制	审核	批准
1
2
3
4
5
6
7

修订页











一．概述

1.1 简介

XRC-L-AIO-8是8路模拟量输入输出型端子模块，端子模块使用25针专用连接电缆与模块相对接，用于给现场提供模拟量输入或输出信号，从而实现对现场仪表设备的监测和控制。

1.2 组成结构

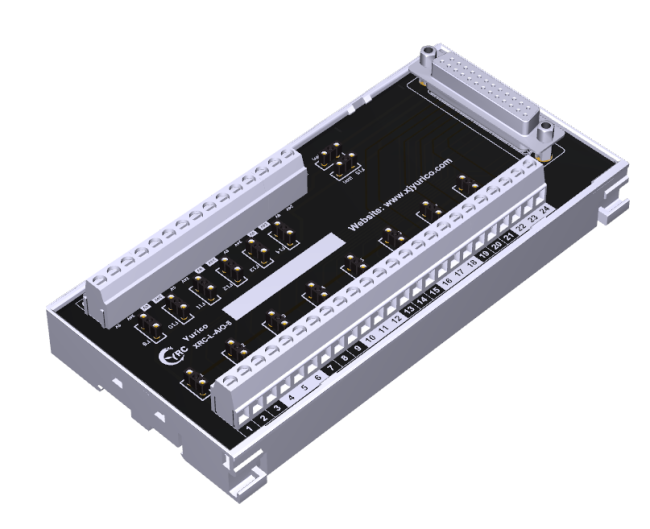

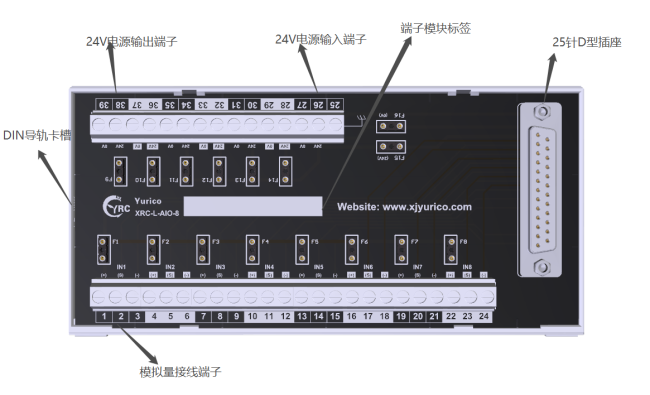

XRC-L-AIO-8端子模块由接线端子（1-39）、保险（F1-F15）、一个D型25针连接器（J1）和相关电路构成;外观如图1-1所示。接线端子3个一组，1-24对应输出模块第1通道-8通道。



图1-1 端子模块外观示意图

1.3 命名规则

端子板标签命名规则如下：

CN01-F-AI-B1-01



                                                                                                                                                          模块编号

机柜编号                                                                                           机架编号

机柜正面（R为反面）                                                                            模块类型



Statement声明：



标签名	名称	注释
CN01	机柜编号	端子模块位于机柜的编号，也可以是现场机柜的编号
F/R	正面/反面	端子模块位于机柜的位置，F表示机柜的正面,R表示机柜的反面
AI	模块类型	端子模块接入的模块信号类型，AI(模拟量输入)AO(模拟量输出)DI(离散量输入)DO(离散量输出)
B1	机架编号	端子模块接入机柜模块机架的编号
01	通道编号	端子模块接入机柜机架上模块的编号





二．原理说明

XRC-L-AIO-8端子模块为8路模拟量输出输入模块。当用做模拟量输入模块时，通过采集线现场输入模拟量的信号在传输给模拟量处理模块，进而达到对现场仪表仪器一个状态的实时监测；当用作模拟量输出模块时，通过内部逻辑处理后的信号经模拟量输出模块，将信号传输给现场的仪器仪表，进而达到给现场仪器仪表的一个连续性信号给定。另：此端子模块还配了6路24V电源输出，可根据现场仪表是否配电选择接入。

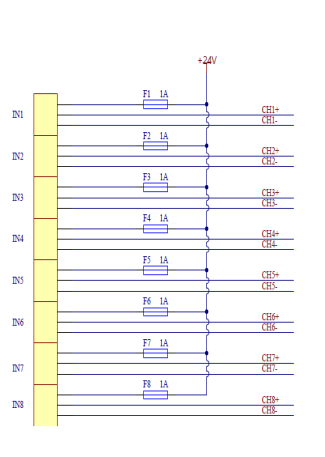

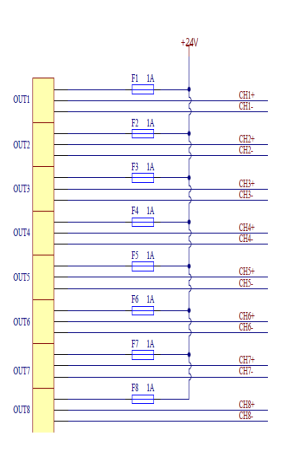

XRC-L-AIO-8端子模块电气原理接线图如图2-1所示。



图2-1 端子模块电气原理示意图

三．使用说明

3.1 端子定义说明

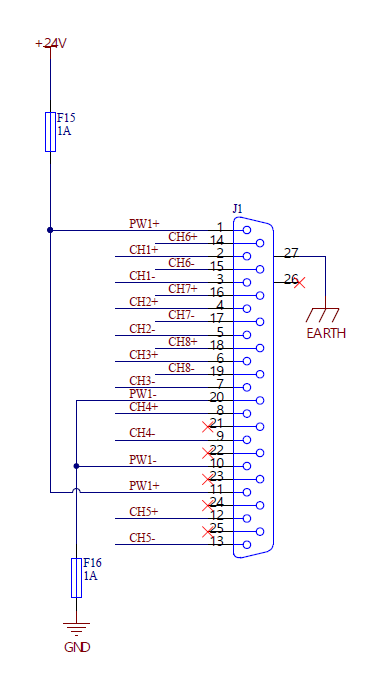

XRC-L-AIO-8端子模块由预制25针D型电缆将信号传输模拟量输入模块；D型25针插座图针脚示意图，如图3-1所示。

图3-1 25针D型插座示意图



3.2 25针D连接电缆说明

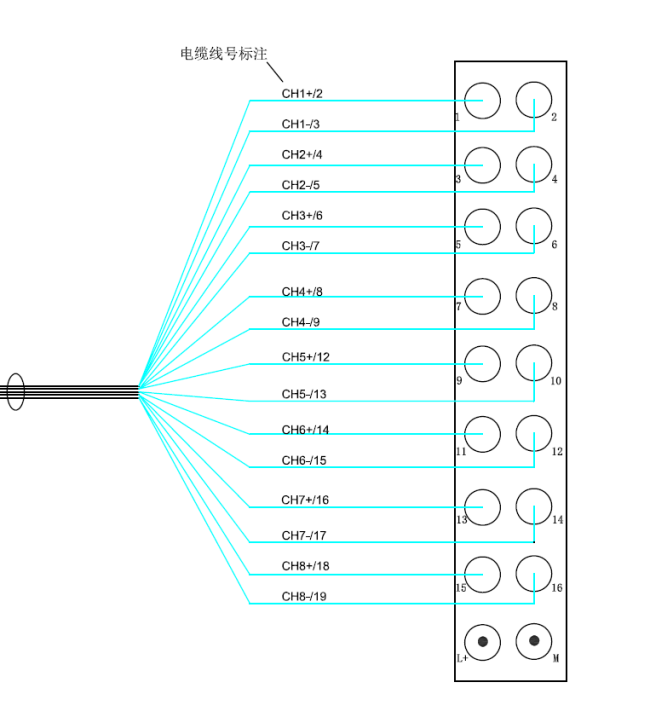

XRC-L-AIO-8端子模块与输入模块连接配置了专用25针D连接电缆，电缆与模块连接接线说明，如图3-2所示。











图3-2 25针D连接电缆输入引脚说明























3.3 接线说明

3.3.1根据输入通道的接线端子信号定义（见表1），将现场信号线连接到XRC-L-AIO-8相对应端子上。









通道号	接线端子号
	+	S	-
1	1	2	3
2	4	5	6
3	7	8	9
4	10	11	12
5	13	14	15
6	16	17	18
7	19	20	21
8	22	23	24



表1  接线端子说明







3.3.2根据现场设备及控制要求的不同，可以有如下三种方式可供选择（以第一通道为例）：









表2  接线方式说明

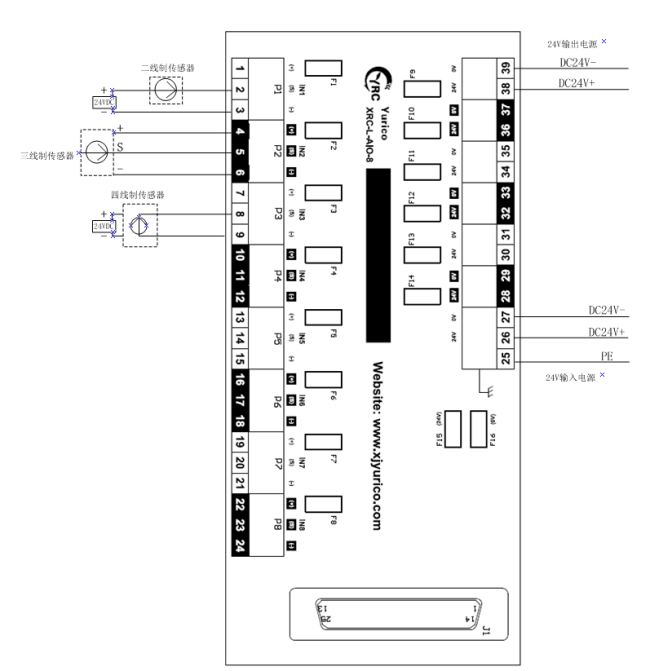

3.3.3工程应用传感器不同接线方式与端子模块接线示意，如图3-3所示。









图3-3 模拟量输入输出8通道端子模块接线图





3.3.4模拟量输入8路端子模块与模拟量输入模块DB25针连接电缆线连接如图3-4所示，以和利时LK411为例。

图3-4模拟量输入8通道端子模块用25针预支电缆与输入模块连接接线图



















四．技术指标





附：

端子模块CAD设计图可在：新疆优瑞科自动化控制工程有限公司 (xjyurico.com)网站上下载。
