XRC-L-DI-16-24V(H)优瑞科开关量输入端子模块硬件手册_V1.0





XRC-L-DI-16-24V(H)



十六路交直流继电器输入端子模块

（高强度外壳,PCB防腐涂层）



设备手册

























编号	章节名称	修订内容简述	修订日期	订前版本	订后版本	拟制	审核	批准
1
2
3
4
5
6
7

修订页



目录

一．概述

1.1 简介

1.2 组成结构

1.3 命名规则

二．原理说明

三．使用说明

3.1电源说明

3.2 25针D连接电缆说明

3.3 端子定义说明

四．技术指标









一．概述

1.1 简介

XRC-L-DI-16R-24V(H)-24V(H)是16路继电器输入型端子模块，端子模块使用25针专用连接电缆与输入模块相对接，从而实现现场开关量输入信号到输入模块的转接和传递。

1.2 组成结构

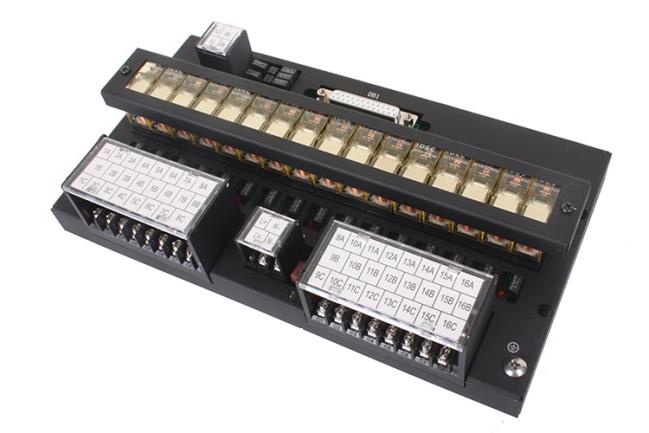

XRC-L-DI-16R-24V(H)-24V(H)端子模块由三层接线端子、继电器、内外部电源以及一个D型25针连接器（DB1）和相关电路构成;外观如图1-1所示。

图1-1 端子模块外观示意图

1.3 命名规则

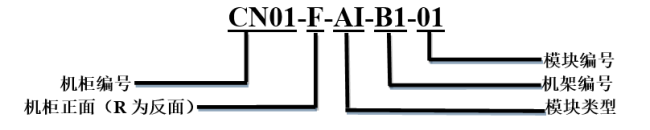

端子板标签命名规则如下：

Statement声明：



标签名	名称	注释
CN01	机柜编号	端子模块位于机柜的编号，也可以是现场机柜的编号
F/R	正面/反面	端子模块位于机柜的位置，F表示机柜的正面,R表示机柜的反面
AI	模块类型	端子模块接入的模块信号类型，AI(模拟量输入)AO(模拟量输出)DI(离散量输入)DO(离散量输出)
B1	机架编号	端子模块接入机柜模块机架的编号
01	通道编号	端子模块接入机柜机架上模块的编号



二．原理说明

XRC-L-DI-16R-24V(H)端子模块为16路直流24V开关量电平信号输入模块。输入信号支持电平、干接点、三线开关NPN/PNP。过25针专用连接电缆将开关量信号传入输入模块相对应的通道，实现对现场开关量信号的数据处理与采集。

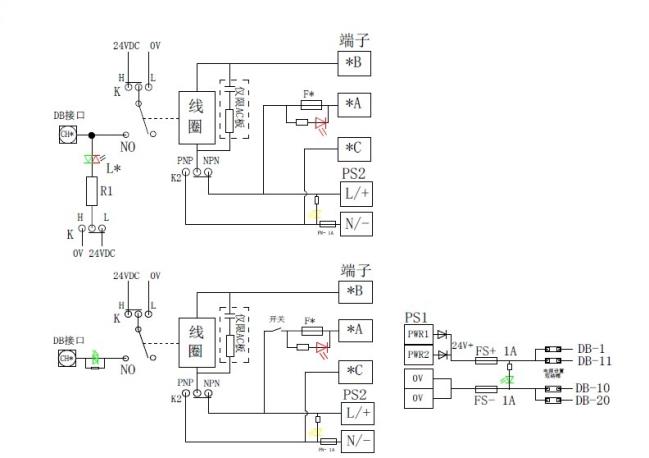

XRC-L-DI-16R-24V(H)端子模块电气原理接线图如图2-1所示。









图2-1 端子模块电气原理图



XRC-L-DI-16R-24V(H)端子模块接线原理接线图如图2-2所示。



图2-2 端子模块接线原理图











常用设置：

改变开关K 位置可改变信号输出制式：H：输出为高有效,适合欧美 PLC; L：输出为低有效,适合日台 PLC。

信号反向(逻辑非):背面焊连

改变开关K2 位置可改变信号输入制式：PNP 或 NPN，干接点是采用 PNP 型式。















三．使用说明



3.1电源说明

DB口含有4芯电源线，用于向PLC模块供电。这些电源由电源输出设置的短路帽进行控制，每个短路帽对应一根线，送电前应根据需要进行设置。电源指示在保险下方，电源接反或保险烧断时电源灯不亮。

注意：为实现信号的彻底隔离，内外电源必须做到隔离，因此本板需要外部电源，在端子板的下部标注为 L+/N-的端子为外部电源端子，须提供 DC24V。外部信号为有源信号时该电源无需提供。端子块右侧为电源负端保险 FN-。









3.2 25针D连接电缆说明

XRC-L-DI-16R-24V(H)端子模块与输入模块连接配置了专用25针20芯D连接电缆，电缆规格如图3-1所示，电缆与模块连接接线说明如图3-2所示，D型25针插座图针脚示意图，图3-3所示。





产品型号	电缆长度
XRC-20D-2.5M	2．5米



图3-1专用25针D连接电缆选型规格









图3-2 20芯电缆连接图

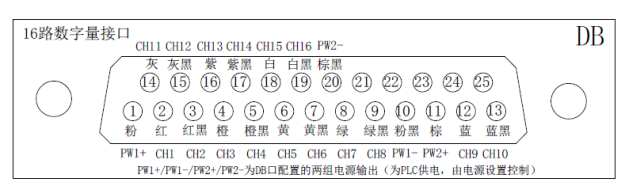

图3-3 25针D型插座定义图

3.3 端子定义说明

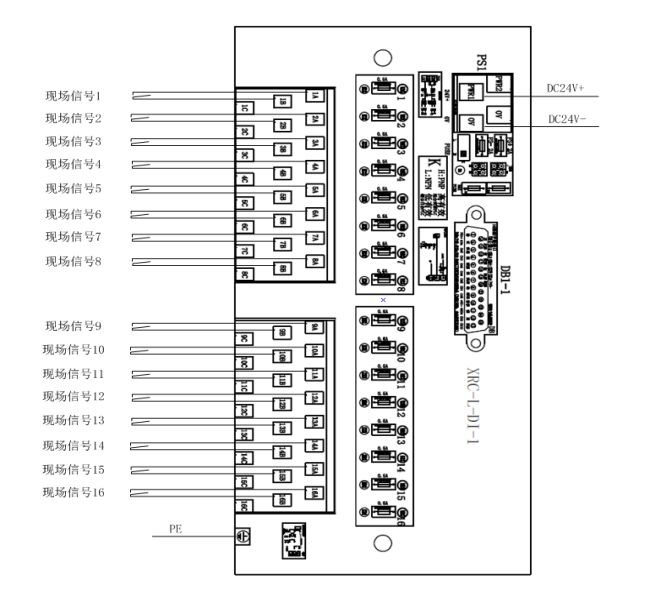

3.3.1 现场信号接到XRC-L-DI-16R-24V(H)端子模块的接线端子上1~16上，如图3-4所示。

图3-4  接线示意图

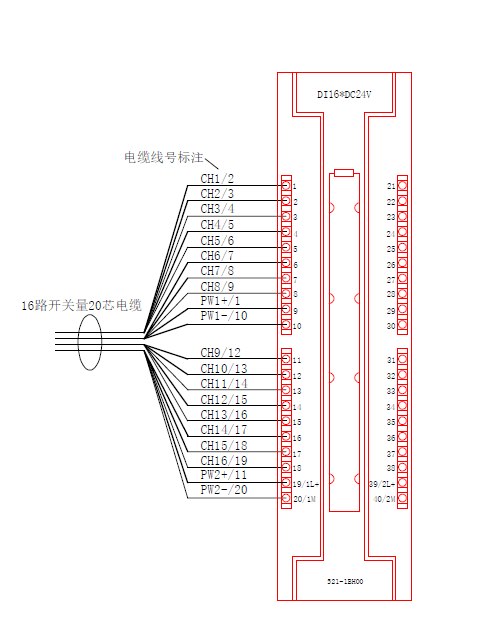

3.3.2 开关量输入16路端子模块与开关量输入模块D型20芯针连接电缆线连接如图3-5所示，模块以西门子（6ES7521-1HB00-0AB0）为例。



图3-5  20芯针预支电缆与输入模块连接接线图

















四．技术指标





附：

端子模块CAD设计图可在：新疆优瑞科自动化控制工程有限公司 (xjyurico.com)网站上下载。
