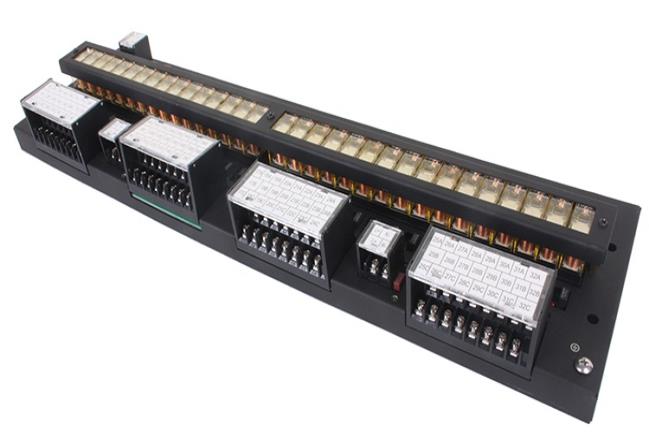

XRC-L-DI-32-24V(H)优瑞科开关量输入端子模块硬件手册_V1.0

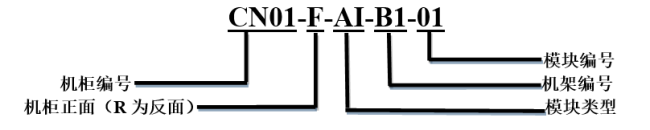

标签名	名称	注释
CN01	机柜编号	端子模块位于机柜的编号，也可以是现场机柜的编号
F/R	正面/反面	端子模块位于机柜的位置，F表示机柜的正面,R表示机柜的反面
AI	模块类型	端子模块接入的模块信号类型，AI(模拟量输入)AO(模拟量输出)DI(离散量输入)DO(离散量输出)
B1	机架编号	端子模块接入机柜模块机架的编号
01	通道编号	端子模块接入机柜机架上模块的编号

二．原理说明

XRC-L-DI-32-24V（H）端子模块为32路直流24V开关量电平信号输入模块。输入信号支持电平、干接点、三线开关NPN/PNP。通过37针专用连接电缆将开关量信号传入输入模块相对应的通道，实现对现场开关量信号的数据处理与采集。

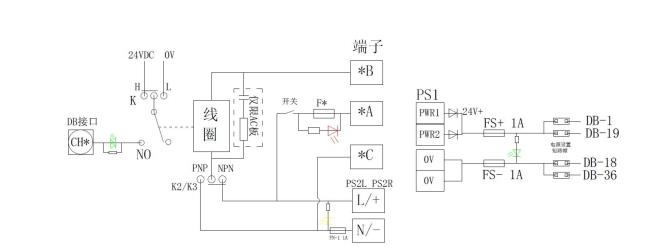

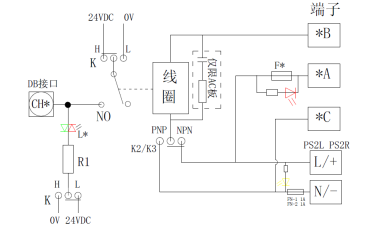

XRC-L-DI-32-24V（H）端子模块电气原理接线图如图2-1所示。

图2-1 端子模块电气原理图

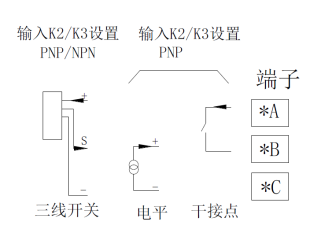

XRC-L-DI-32-24V（H）端子模块接线原理接线图如图2-2所示。

图2-2 端子模块接线原理图

常用设置：

输入输出型式出厂设置：输入形式为共阴，输出形式为高电平。

改变开关K 位置可改变信号输出制式： H：输出为高有效,适合欧美PLC; L：输出为低有效,适合日台PLC

信号反向（逻辑非）:背面焊连改变开关

K2(CH1-16)/K3(CH17-32)位置可改变信号输入制式：PNP 或NPN 干接点是采用PNP 型式

三．使用说明

3.1电源说明

DB 口含有4 芯电源线，用于向PLC 模块供电。这些电源由电源输出设置的短路帽进行控制，每个短路帽对应一根线，送电前应根据需要进行设置。电源指示在保险下方，电源接反或保险烧断时电源灯不亮。

注意：为实现信号的彻底隔离，内外电源必须做到隔离，因此本板需要外部电源，在端子板的左下角标注为L+/N-的端子为外部电源端子，须提供DC24V。外部信号为有源信号时该电源无需提供。端子块右侧为电源负端保险，FN-1：外部电源PS2L 负端总保险,FN-2:外部电源PS2R 负端总保险。注意：输入电压等级与继电器线圈电压必须一致。

3.2 37针D连接电缆说明

XRC-L-DI-32-24V（H）端子模块与输入模块连接配置了专用37针40芯D连接电缆，电缆规格如图3-1所示，电缆与模块连接接线说明如图3-2所示，D型37针插座图针脚示意图，图3-3所示。

产品型号	电缆长度
XRC-DB37-2M	2．0米
XRC-DB37-2.5M	2．5米

图3-1专用37针D连接电缆选型规格

DB37 接口及 40 芯电缆新标准
DB 针	色注	功能	双线制信号	单线制信号	缺省标注
1	粉-红 1	电源正	PW1+	PW1+	SD1/PW1+/1L+/1
2	粉-红 2	信号	CH1+	CH1	SD2/CH1/CH1+/2
3	粉-红 3		CH1-	CH2	SD3/CH2/CH1-/3
4	粉-红 4		CH2+	CH3	SD4/CH3/CH2+/4
5	粉-红 5		CH2-	CH4	SD5/CH4/CH2-/5
6	粉-黑 1		CH3+	CH5	SD6/CH5/CH3+/6
7	粉-黑 2		CH3-	CH6	SD7/CH6/CH3-/7
8	粉-黑 3		CH4+	CH7	SD8/CH7/CH4+/8
9	粉-黑 4		CH4-	CH8	SD9/CH8/CH4-/9
10	粉-黑 5	信号	CH5+	CH9	SD12/CH9/CH5+/10
11	灰-红 1		CH5-	CH10	SD13/CH10/CH5-/11
12	灰-红 2		CH6+	CH11	SD14/CH11/CH6+/12
13	灰-红 3		CH6-	CH12	SD15/CH12/CH6-/13
14	灰-红 4		CH7+	CH13	SD16/CH13/CH7+/14
15	灰-红 5		CH7-	CH14	SD17/CH14/CH7-/15
16	灰-黑 1		CH8+	CH15	SD18/CH15/CH8+/16
17	灰-黑 2		CH8-	CH16	SD19/CH16/CH8-/17
18	灰-黑 3	电源负	PW1-	PW1-	SD20/PW1-/2M/18
19	灰-黑 4	电源正	PW2+	PW2+	SD21/PW2+/3L+/19
20	灰-黑 5	信号	CH9+	CH17	SD22/CH17/CH9+/20
21	白-红 1		CH9-	CH18	SD23/CH18/CH9-/21
22	白-红 2		CH10+	CH19	SD24/CH19/CH10+/22
23	白-红 3		CH10-	CH20	SD25/CH20/CH10-/23
24	白-红 4		CH11+	CH21	SD26/CH21/CH11+/24
25	白-红 5		CH11-	CH22	SD27/CH22/CH11-/25
26	白-黑 1		CH12+	CH23	SD28/CH23/CH12+/26
27	白-黑 2		CH12-	CH24	SD29/CH24/CH12-/27
28	白-黑 3	信号	CH13+	CH25	SD32/CH25/CH13+/28
29	白-黑 4		CH13-	CH26	SD33/CH26/CH13-/29
30	白-黑 5		CH14+	CH27	SD34/CH27/CH14+/30
31	黄-红 1		CH14-	CH28	SD35/CH28/CH14-/31
32	黄-红 2		CH15+	CH29	SD36/CH29/CH15+/32
33	黄-红 3		CH15-	CH30	SD37/CH30/CH15-/33
34	黄-红 4		CH16+	CH31	SD38/CH31/CH16+/34
35	黄-红 5		CH16-	CH32	SD39/CH32/CH16-/35
36	黄-黑 1	电源负	PW2-	PW2-	SD40/PW2-/4M/36
37	黄-黑 2	并 36（备）	PW2-	PW2-	SD30/PW2-/3M/37
38	黄-黑 3	并 18（备）	PW1-	PW1-	SD10/PW1-/1M/38
39	黄-黑 4	并 19（备）	PW2+	PW2+	SD31/PW2+/4L+/39
40	黄-黑 5	并 1（备）	PW1+	PW1+	SD11/PW1+/2L+/40

图3-2 40芯电缆连接图

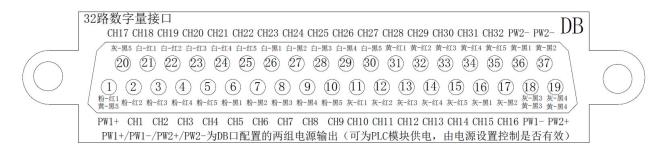

图3-3 37针D型插座定义图

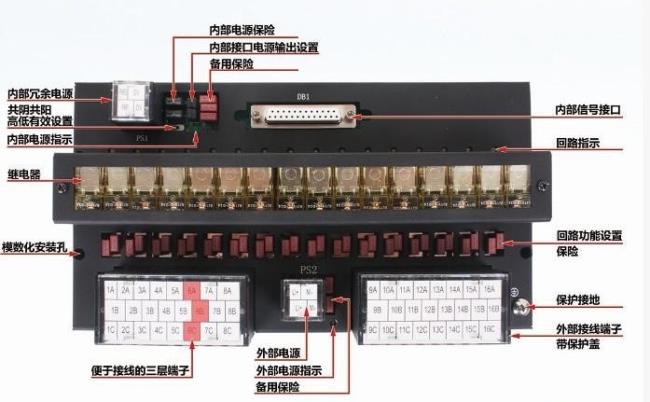

3.3 端子定义说明

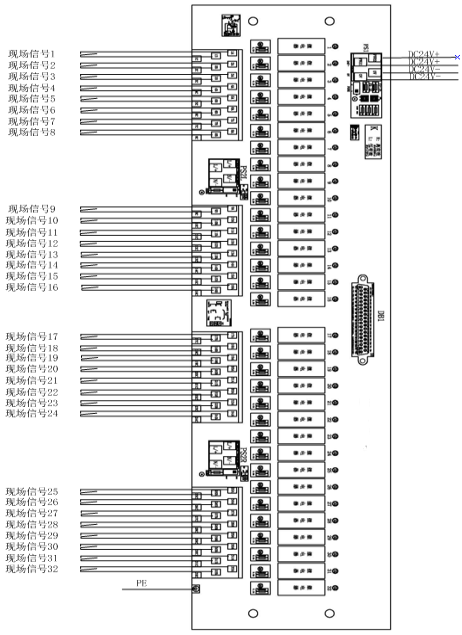

3.3.1 现场信号接到XRC-L-DI-32-24V（H）端子模块的接线端子上1~32上，如图3-4所示。

图3-4 接线示意图

3.3.2 开关量输入32路端子模块与开关量输入模块D型40芯针连接电缆线连接如图3-5所示，模块以西门子（6ES7521-1BL00-0AB0）为例。

图3-5 40芯针预支电缆与输入模块连接接线图

四．技术指标

XRC-L-DI-32-24V （H）32路继电器开关量输入端子模块技术指标
通道数目	32
端子数目	信号输入端子96个，电源输入6个
节点类型	干/湿通用及三线开关 (NPN/PNP 可选:开关 K2/K3)
继电器型号	CHR-1C-DC24V
线圈工作电压	直流24V，线圈电阻14.4Ω±%10
触点允许电流	12A
安装方式	螺钉固定
模块尺寸（W×H×D）	482mm×132mm×50mm
环境条件
工作环境温度	-40℃~+55℃
工作环境相对湿度	5~95%，无凝露
存储环境温度	-40℃~+70℃
存储环境相对湿度	5~95%，无凝露

附：

端子模块CAD设计图可在：新疆优瑞科自动化控制工程有限公司 (xjyurico.com)网站上下载。
