XRC-L-DO-16-24V优瑞科开关量输出端子模块硬件手册_V1.0





XRC-L-DO-16R



十六路继电器输出端子模块



























编号	章节名称	修订内容简述	修订日期	订前版本	订后版本	拟制	审核	批准
1
2
3
4
5
6
7

修订页





目录

一．概述

1.1 简介

1.2 组成结构

1.3 命名规则

二．原理说明

三．使用说明

3.1 端子定义说明

3.2 25针D连接电缆说明

3.3 25针D连接电缆说明

3.4 接线说明

四．技术指标







一．概述

1.1 简介

XRC-L-DO-16R是16路继电器输出型端子模块，端子模块使用25针专用连接电缆与输出模块相对接，用于给现场提供无源触点的开关量输出信号，从而实现对现场设备的启动停止控制。

1.2 组成结构

XRC-L-DO-16R端子模块由隔离继电器（K1-K16）,接线端子（1-51）、保险（K1-K16）、一个D型25针连接器（J1）和相关电路构成;外观如图1-1所示。接线端子3个一组，1-48对应输出模块第1通道-16通道。

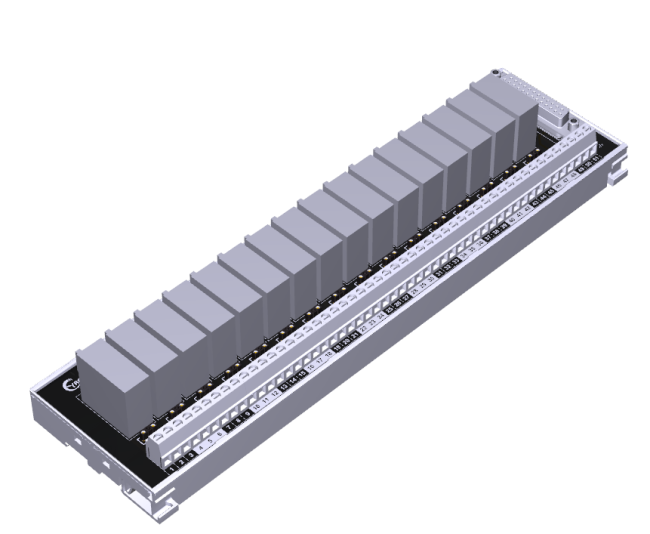

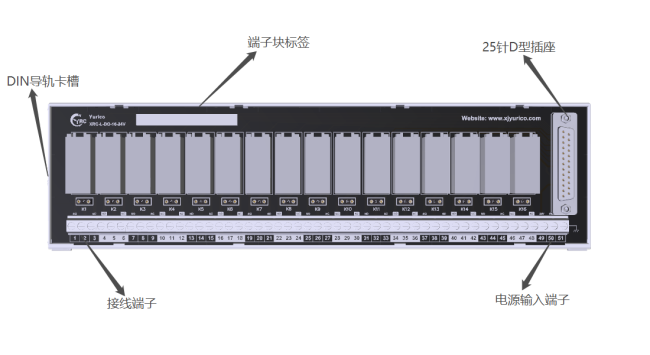

图1-1 端子模块外观示意图

1.3 命名规则

端子板标签命名规则如下：

CN01-F-AI-B1-01



                                                                                                                                                          模块编号

机柜编号                                                                                           机架编号

机柜正面（R为反面）                                                                            模块类型



Statement声明：



标签名	名称	注释
CN01	机柜编号	端子模块位于机柜的编号，也可以是现场机柜的编号
F/R	正面/反面	端子模块位于机柜的位置, F表示机柜的正面，R表示机柜的反面
AI	模块类型	端子模块接入的模块信号类型，AI(模拟量输入)AO(模拟量输出)DI(离散量输入)DO(离散量输出)
B1	机架编号	端子模块接入机柜模块机架的编号
01	通道编号	端子模块接入机柜机架上模块的编号





二．原理说明

XRC-L-DO-16R端子模块为16路开关量输出模块。根据输入模块采入的信号和内部逻辑编程进行逻辑处理后发结果，开关量输出便由输出模块输出高低电平信号，驱动端子模块的继电器线圈，进而通过继电器的常开点或者常闭点（继电器引脚2,3为常开点，2,4为常闭点）驱动现场设备的启动或者停止。

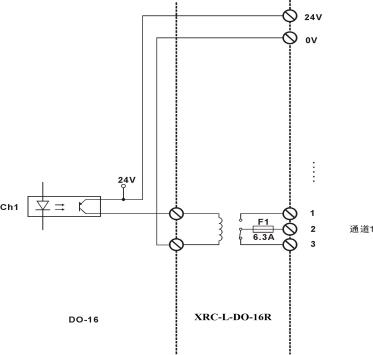

XRC-L-DO-16R端子模块电气原理接线图如图2-1所示。













图2-1 端子模块电路接口示意图







三．使用说明

3.1 端子定义说明

开关量输出模块由预制25针D型电缆将信号传输至XRC-L-DO-16R端子模块的继电器现场上；D型25针插座图针脚示意图，如图3-1所示。













图3-1 XRC-L-DO-16R模块端子定义图

3.2 25针D连接电缆说明

XRC-L-DO-16R端子模块与输入模块连接配置了专用25针D连接电缆，电缆与模块连接接线说明，如图3-2所示。





产品型号	电缆长度
XRC -DB25-2m	2米25针D型头
XRC -DB25-3m	3米25针D型头
XRC -DB25-5m	5米25针D型头







图3-2专用25针D连接电缆选型规格









3.3 25针D连接电缆说明

XRC-L-DO-16R端子模块与输入模块连接配置了专用25针D连接电缆，电缆与模块连接接线说明，如图3-3所示。









图3-3  25针D型插座定义图





3.4 接线说明

3.4.1根据输出通道的接线端子信号定义（见表1）和所选的不同的接线方式（见表2），将现场信号线连接到XRC-L-DO-16R相对应的单列端子上。



通道号	接线端子号
	常开接点（NO）	公共点	常闭接点(NC)
1	1	2	3
2	4	5	6
3	7	8	9
4	10	11	12
6	13	14	15
7	16	17	18
…	…	…	…
12	34	35	36
13	37	38	39
14	40	41	42
15	43	44	45
16	46	47	48



表1  接线端子说明







3.4.2 据现场设备及控制要求的不同，可以有如下两种方式可供选择（以第一通道为例）：





表2  接线方式说明

























3.4.3常开接点接法

       将直流负载的正极（交流负载L端）和负极（交流负载N端）分别接到接线端子的常开点和公共点，常闭点不接，如图3-4所示。

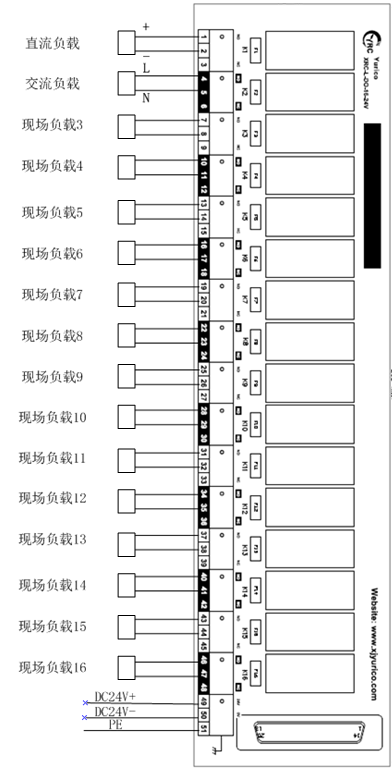

图3-4数字量输出16通道端子模块接线图







3.4.4常闭接点接法

 将直流负载的正极（交流负载L端）和负极（交流负载N端）分别接到接线端子的常闭点和公共点，常开点不接，如图3-5所示。



图3-5数字量输出16通道端子模块接线图





3.4.5开关量输出16路端子模块与开关量输出模块DB25针连接电缆线连接如图3-6所示，以和利时LK710为例。

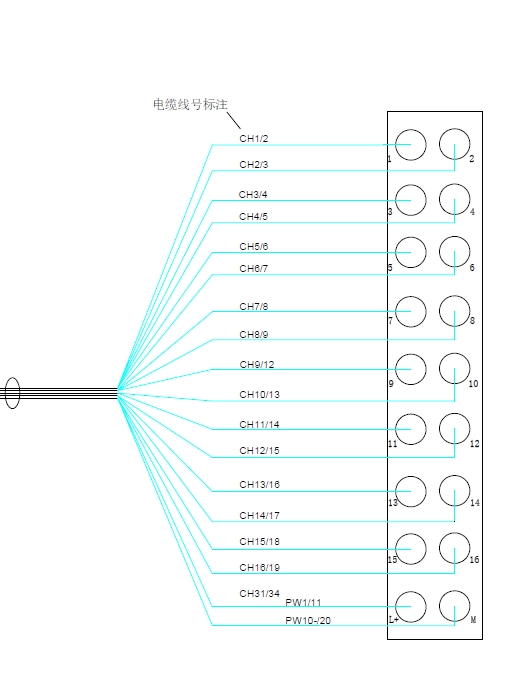

图3-6数字量输出16通道端子模块用25针预支电缆与输入模块连接接线图













四．技术指标



附：

端子模块CAD设计图可在：新疆优瑞科自动化控制工程有限公司 (xjyurico.com)网站上下载。
