XRC-L-DO-32-24V(H)优瑞科开关量输出端子模块硬件手册_V1.0
XRC-L-DO-32-24V(H)
32路交直流继电器输出端子模块
设备手册
|
编号 |
章节名称 |
修订内容简述 |
修订日期 |
订前版本 |
订后版本 |
拟制 |
审核 |
批准 |
|
1 |
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
修订页
目录
XRC-L-DO-32R-24V(H)是32路继电器输出型端子模块，端子模块使用37针专用连接电缆与输出模块相对接，用于给现场提供无源触点的开关量输出信号，从而实现对现场设备的启动停止控制。

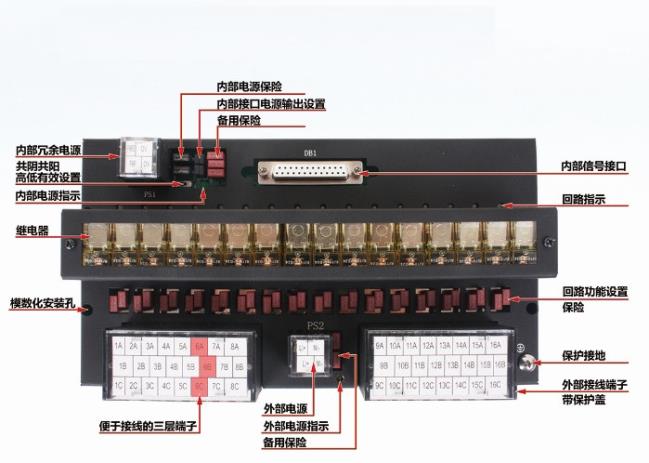

XRC-L-DO-32R-24V(H)端子模块由三层接线端子、继电器、内外部电源以及一个D型37针连接器（DB1）和相关电路构成;外观如图1-1所示。
图1-1 端子模块外观示意图

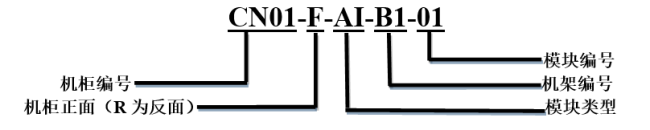

端子板标签命名规则如下：
Statement声明：
|
标签名 |
名称 |
注释 |
|
CN01 |
机柜编号 |
端子模块位于机柜的编号，也可以是现场机柜的编号 |
|
F/R |
正面/反面 |
端子模块位于机柜位的位置，F标识机柜的正面，,R表示机柜的反面 |
|
AI |
模块类型 |
端子模块接入的模块信号类型，AI(模拟量输出)AO(模拟量输出)DO(离散量输出)DO(离散量输出) |
|
B1 |
机架编号 |
端子模块接入机柜模块机架的编号 |
|
01 |
通道编号 |
端子模块接入机柜机架上模块的编号 |
XRC-L-DO-32R-24V(H)端子模块为32路直流24V开关量电平信号输出模块。输出信号支持有源/双有源/干接点1NC+1NO。根据输入模块采入的信号和内部逻辑编程进行逻辑处理后发结果，开关量输出便由输出模块输出高低电平信号，驱动端子模块的继电器线圈，进而通过继电器的常开点或者常闭点（驱动现场设备的启动或者停止。

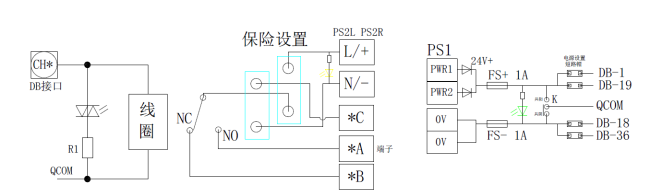

XRC-L-DO-32R-24V(H)端子模块电气原理接线图如图2-1所示。
图2-1 端子模块电气原理图

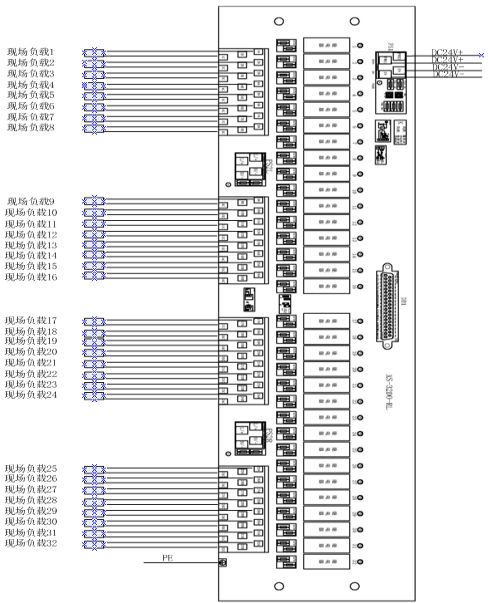

XRC-L-DO-32R-24V(H)端子模块接线原理接线图如图2-2所示。
图2-2 端子模块接线原理图
常用设置：

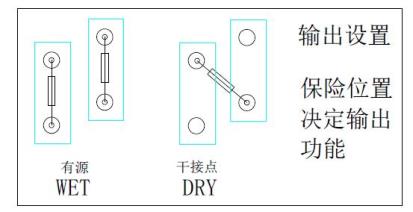

回路设置：改变保险位置可切换输出方式（接线板上预留保险插孔，保险可改变位置） 如图2-3所示。
输入共阴共阳设置：开关 K
图2-3 输出节点设置
每个 DB 口都含有 4 芯电源线，用于向 PLC 模块供电。这些电源由电源输出设置的短路帽进行控制，每个短路帽对应一根线，送电前应根据需要进行设置。电源指示在保险下方，电源接反或保险烧断时电源灯不亮。
注意：为实现信号的彻底隔离，内外电源必须做到隔离，因此本板需要外部电源，在端子板的下部标注为 L+/N-的端子为外部电源端子，分为两组，1-16路为一组，17-32为一组。每组电源提供了两组电源端子用于提高供电能力，须根据负载需要提供DC24V或AC·220V，干接点输出时无需提供电源。
XRC-L-DO-32R-24V(H)端子模块与输出模块连接配置了专用37针40芯D连接电缆，电缆规格如图3-1所示，电缆与模块连接接线说明如图3-2所示，D型25针插座图针脚示意图，图3-3所示。
|
产品型号 |
电缆长度 |
|
XRC-DB37-2M |
2．0米 |
|
XRC-DB37-2.5M |
2．5米 |
图3-1专用37针D连接电缆选型规格
|
DB37 接口及 40 芯电缆新标准 |
|||||
|
DB 针 |
色注 |
功能 |
双线制信号 |
单线制信号 |
缺省标注 |
|
1 |
粉-红 1 |
电源正 |
PW1+ |
PW1+ |
SD1/PW1+/1L+/1 |
|
2 |
粉-红 2 |
信号 |
CH1+ |
CH1 |
SD2/CH1/CH1+/2 |
|
3 |
粉-红 3 |
CH1- |
CH2 |
SD3/CH2/CH1-/3 |
|
|
4 |
粉-红 4 |
CH2+ |
CH3 |
SD4/CH3/CH2+/4 |
|
|
5 |
粉-红 5 |
CH2- |
CH4 |
SD5/CH4/CH2-/5 |
|
|
6 |
粉-黑 1 |
CH3+ |
CH5 |
SD6/CH5/CH3+/6 |
|
|
7 |
粉-黑 2 |
CH3- |
CH6 |
SD7/CH6/CH3-/7 |
|
|
8 |
粉-黑 3 |
CH4+ |
CH7 |
SD8/CH7/CH4+/8 |
|
|
9 |
粉-黑 4 |
CH4- |
CH8 |
SD9/CH8/CH4-/9 |
|
|
10 |
粉-黑 5 |
信号 |
CH5+ |
CH9 |
SD12/CH9/CH5+/10 |
|
11 |
灰-红 1 |
CH5- |
CH10 |
SD13/CH10/CH5-/11 |
|
|
12 |
灰-红 2 |
CH6+ |
CH11 |
SD14/CH11/CH6+/12 |
|
|
13 |
灰-红 3 |
CH6- |
CH12 |
SD15/CH12/CH6-/13 |
|
|
14 |
灰-红 4 |
CH7+ |
CH13 |
SD16/CH13/CH7+/14 |
|
|
15 |
灰-红 5 |
CH7- |
CH14 |
SD17/CH14/CH7-/15 |
|
|
16 |
灰-黑 1 |
CH8+ |
CH15 |
SD18/CH15/CH8+/16 |
|
|
17 |
灰-黑 2 |
CH8- |
CH16 |
SD19/CH16/CH8-/17 |
|
|
18 |
灰-黑 3 |
电源负 |
PW1- |
PW1- |
SD20/PW1-/2M/18 |
|
19 |
灰-黑 4 |
电源正 |
PW2+ |
PW2+ |
SD21/PW2+/3L+/19 |
|
20 |
灰-黑 5 |
信号 |
CH9+ |
CH17 |
SD22/CH17/CH9+/20 |
|
21 |
白-红 1 |
CH9- |
CH18 |
SD23/CH18/CH9-/21 |
|
|
22 |
白-红 2 |
CH10+ |
CH19 |
SD24/CH19/CH10+/22 |
|
|
23 |
白-红 3 |
CH10- |
CH20 |
SD25/CH20/CH10-/23 |
|
|
24 |
白-红 4 |
CH11+ |
CH21 |
SD26/CH21/CH11+/24 |
|
|
25 |
白-红 5 |
CH11- |
CH22 |
SD27/CH22/CH11-/25 |
|
|
26 |
白-黑 1 |
CH12+ |
CH23 |
SD28/CH23/CH12+/26 |
|
|
27 |
白-黑 2 |
CH12- |
CH24 |
SD29/CH24/CH12-/27 |
|
|
28 |
白-黑 3 |
信号 |
CH13+ |
CH25 |
SD32/CH25/CH13+/28 |
|
29 |
白-黑 4 |
CH13- |
CH26 |
SD33/CH26/CH13-/29 |
|
|
30 |
白-黑 5 |
CH14+ |
CH27 |
SD34/CH27/CH14+/30 |
|
|
31 |
黄-红 1 |
CH14- |
CH28 |
SD35/CH28/CH14-/31 |
|
|
32 |
黄-红 2 |
CH15+ |
CH29 |
SD36/CH29/CH15+/32 |
|
|
33 |
黄-红 3 |
CH15- |
CH30 |
SD37/CH30/CH15-/33 |
|
|
34 |
黄-红 4 |
CH16+ |
CH31 |
SD38/CH31/CH16+/34 |
|
|
35 |
黄-红 5 |
CH16- |
CH32 |
SD39/CH32/CH16-/35 |
|
|
36 |
黄-黑 1 |
电源负 |
PW2- |
PW2- |
SD40/PW2-/4M/36 |
|
37 |
黄-黑 2 |
并 36（备） |
PW2- |
PW2- |
SD30/PW2-/3M/37 |
|
38 |
黄-黑 3 |
并 18（备） |
PW1- |
PW1- |
SD10/PW1-/1M/38 |
|
39 |
黄-黑 4 |
并 19（备） |
PW2+ |
PW2+ |
SD31/PW2+/4L+/39 |
|
40 |
黄-黑 5 |
并 1（备） |
PW1+ |
PW1+ |
SD11/PW1+/2L+/40 |
图3-2 40芯电缆连接图

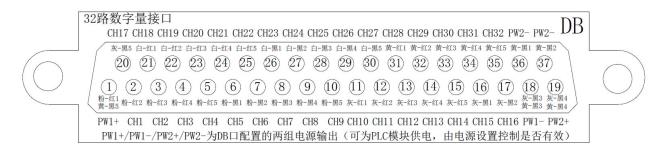

图3-3 37针D型插座定义图

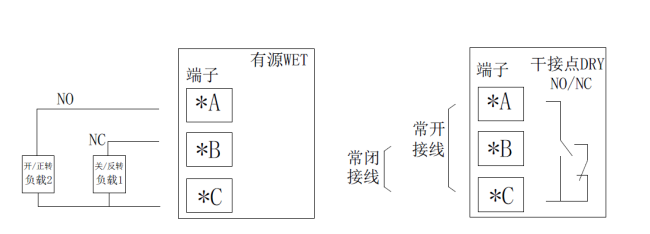

3.3.1 现场信号接到XRC-L-DO-32R-24V(H)端子模块的接线端子上1~32上，常开点为例，如图3-4所示。
图3-4 接线示意图

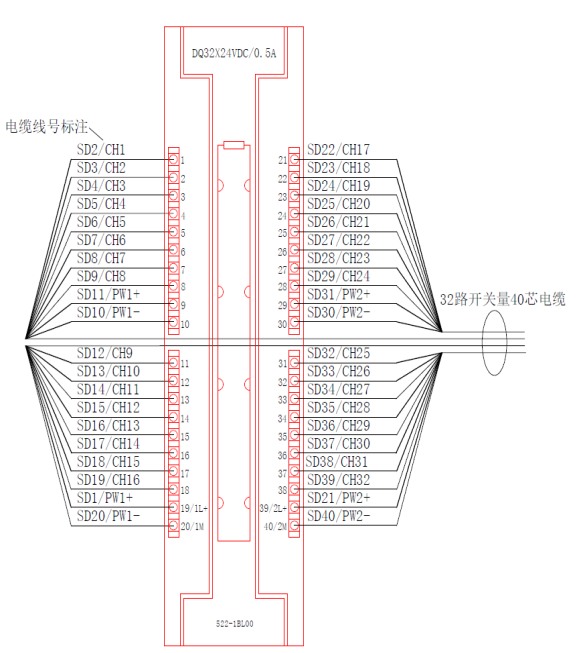

3.3.2 开关量输出32路端子模块与开关量输出模块D型40芯针连接电缆线连接如图3-5所示，模块以西门子（6ES7522-1BL00-0AB0）为例。
图3-5 40芯针预支电缆与输出模块连接接线图
|
XRC-L-DO-32R-24V(H) 32路继电器开关量输出端子模块技术指标 |
|
|
通道数目 |
32 |
|
端子数目 |
信号输出端子96个，电源输入6个 |
|
节点类型 |
干/湿通用，支持单有源，双有源，1NO+1NC (更改保险位置) |
|
继电器型号 |
CHR-1C-DC24V |
|
线圈工作电压 |
直流24V，线圈电阻14.4Ω±%10 |
|
触点允许电流 |
12A |
|
安装方式 |
螺钉固定 |
|
模块尺寸（W×H×D） |
482mm×132mm×55mm |
|
环境条件 |
|
|
工作环境温度 |
-44℃~+55℃ |
|
工作环境相对湿度 |
5~95%，无凝露 |
|
存储环境温度 |
-40℃~+70℃ |
|
存储环境相对湿度 |
5~95%，无凝露 |
附：
端子模块CAD设计图可在：新疆优瑞科自动化控制工程有限公司 (xjyurico.com)网站上下载。
