远程通讯Modbus 地址表功能说明

描述说明

当发电机组做远程监控或上位机监控或第三方监控时，此时需要发电机组的控制模块带RS232或RS485通讯端口，通常会选RS485通讯端口做监控，因RS485通讯端口在通讯的距离上有优势，最远距离是1200米；目前深海带通讯功能的模块有：DSE52XX,55XX,73XX,75XX和8000系列模块。 若使用上位机监控时，

设置如下：

数据位：8 bit；

停止位：1 bit；

奇偶校验：无奇偶校验位；

一、寄存器地址算法

       DSE52XX,55XX,73XX,75XX和8000系列模块可通过Modbus通讯协议文档计算寄存器的地址；

目前WORD 版通讯协议寄存器的算法是 ：寄存器地址=Page页码数*256+偏移地址。 （register_address=page_number*256+register_offset）

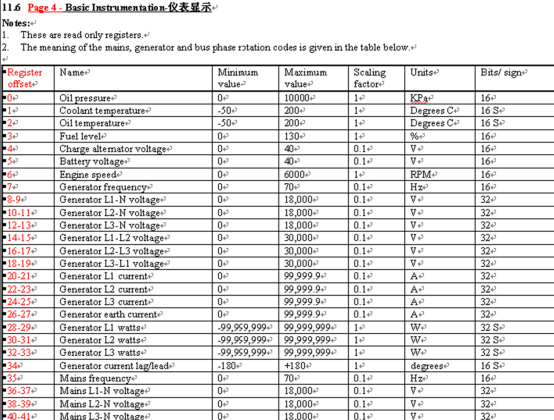

       ① .仪表显示地址的算法

       如下所示：

油压显示寄存器地址(Oil pressure)= Page_4 * 256+0(偏移地址)=1024

水温显示寄存器地址(Coolant temperature)= Page_4 * 256+1(偏移地址)=1025 油温显示寄存器地址(Oil temperature)= Page_4 * 256+2(偏移地址)=1026

油位显示寄存器地址(Fuel level)= Page_4 * 256+3(偏移地址)=1027

注：灵活传感器的地址读取（如74XX的灵活传感器）=Page_171*256+137.

选择internal flexible sender 3，偏移地址为136的代表存储代码，137为存储值：

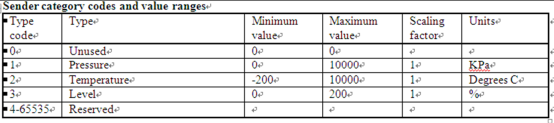

当软件选择为水温传感器时，对应136读出的值为2，参见下图：

       ② .报警地址的算法

       (DSE5XXX模块的报警在Page 8中；DSE7XXX模块的报警在Page 154中)；以下举例是DSE5XXX模块的报警：

由图1 所知：

a、紧急停止寄存器地址(Emergency stop)= Page_8 *256+1(偏移地址)=2049

b、低油压寄存器地址(Low oil pressure) = Page_8 *256+1(偏移地址)=2049

c、高水温寄存器地址(High coolant temperature) = Page_8 *256+1(偏移地址)=2049

d、高油温寄存器地址(High oil temperature) = Page_8 *256+1(偏移地址)=2049

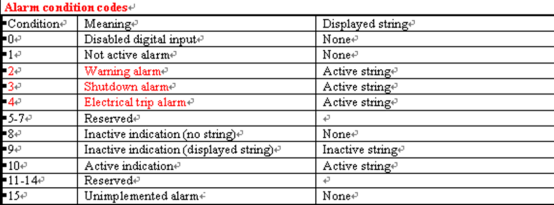

由图2 所知：

a、当发生普通报警时，寄存器中存的内容是0010,如

b、当发生停机报警时，寄存器中存的内容是0011，如

c、当发生电气跳闸报警时，寄存器中存的内容是0100，如

由以上可知： 虽然以上报警的寄存器地址相同，但是存在寄存器地址中内容不同，从而区分报警。

a、当发生紧急停止报警(停机类报警)时，紧急停止的寄存器地址是2049，这个地址中的内容是0011 0000 0000 0000 (紧急停止占的是13-16位)

b、当发生低油压报警(停机类报警)时，低油压的寄存器地址是2049，这个地址中的内容是0000 0011 0000 0000 (低油压占的是9-12位)

c、当发生高水温报警(停机类报警)时，高水温的寄存器地址是2049，这个地址中的内容是0000 0000 0011 0000 (高水温占的是5-8位)

d、当发生高油温报警(停机类报警)时，高油温的寄存器地址是2049，这个地址中的内容是0000 0000 0000 0011 (高油温占的是1-4位) 例如：

e、当发生高水温报警(报警)时，高油温寄存器地址是2049，这个地址中的内容是 0000 0000 0010 0000 (高水温占的是5-8位)

f、当发生高水温电气跳闸时，高油温寄存器地址是2049，这个地址中的内容是 0000 0000 0100 0000 (高水温占的是5-8位) 逐步按此方法算出各种报警寄存器地址和寄存器中内容。

需特别注意的是：用触摸屏做报警时，不同报警寄存器地址不同，存储的内容也是不同的，需要去逐个测试报警地址，读取里面不报警时的内容再根据图2算出相应地址下的报警内容。

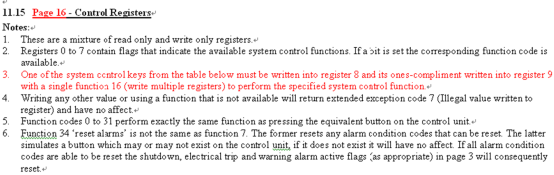

③ 控制按钮地址的算法

其寄存器的地址是相同的，

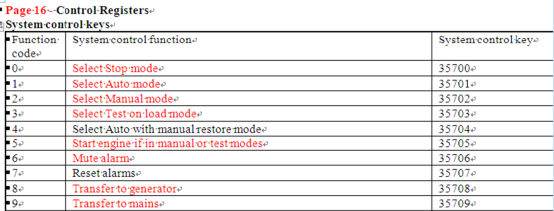

如图3所示： a、停机/复位按钮地址寄存器地址(Select Stop mode)= Page_16 *256+8(偏移地址)=4104 b、手动按钮地址寄存器地址(Select Manual mode)= Page_16 *256+8(偏移地址)=4104 c、自动按钮地址寄存器地址(Select Auto mode)= Page_16 *256+8(偏移地址)=4104 d、测试按钮地址寄存器地址(Select Test on load mode)= Page_16 *256+8(偏移地址)=4104 e、启动按钮地址寄存器地址(Start engine if in manual or test modes)= Page_16 *256+8(偏移地址)=4104 f、静音按钮地址寄存器地址（Mute alarm）= Page_16 *256+8(偏移地址)=4104 g、发电合闸地址寄存器地址（Transfer to generator）= Page_16 *256+8(偏移地址)=4104 h、市电合闸地址寄存器地址（Transfer to mains）= Page_16 *256+8(偏移地址)=4104

二、设置软件计算出寄存器的地址

目前73XX和8000系列模块可通过深海的设置软件计算出寄存器的地址，比通过Modbus通讯协议文档中计算相应寄存器的地址更方便

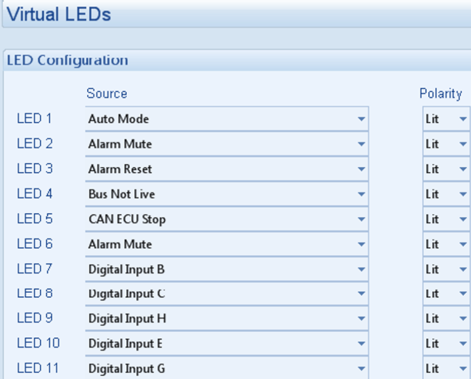

 ①当上位机或第三方软件监控发电机组中间过程状态时，软件中提供一个Virtual LED 专门用于提供发电机组中间量的寄存器地址

如下图所示：

中间状态量寄存器的地址是：191*256+偏移地址(偏移地址从0 1 2 3 …) ②除中间状态量以外的寄存器地址，如仪表显示、控制按钮和报警的寄存器地址，深海都把它归到相应的页码下P166-169,在软件中选择不同的功能，可马上算出相应的地址，如下图所示：

①当上位机或第三方软件监控发电机组中间过程状态时，软件中提供一个Virtual LED 专门用于提供发电机组中间量的寄存器地址，如下图所示：

中间状态量寄存器的地址是：191*256+偏移地址(偏移地址从0 1 2 3 …)

②除中间状态量以外的寄存器地址

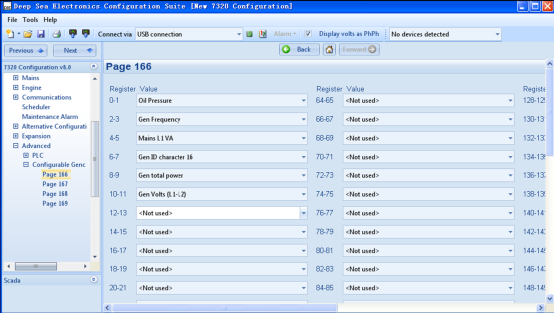

如仪表显示、控制按钮和报警的寄存器地址，深海都把它归到相应的页码下P166-169,在软件中选择不同的功能，可马上算出相应的地址，如下图所示：

在P166页面上寄存器地址的算法：166*256+偏移地址(偏移地址从0 1 2 3 …) 在P167页面上寄存器地址的算法：167*256+偏移地址(偏移地址从0 1 2 3 …) 在P168页面上寄存器地址的算法：168*256+偏移地址(偏移地址从0 1 2 3 …) 在P169页面上寄存器地址的算法：169*256+偏移地址(偏移地址从0 1 2 3 …)





二、寄存器的地址

说明：

Modbus地址：控制器地址

Modbus波特率：控制器波特率

Modbus奇偶校验：无

Modbus停止位：1

Modbus数据位：8

地址表：

序号	标签	Page	系数	256	便偏移地址	计算地址	Modbus地址
1	机油压力	166	1	256	0	42497	442497
	Empty	166		256	1	42498	442497
2	水温	166	1	256	2	42499	442498
	Empty	166		256	3	42500	442499
3	充电电压	166	0.1	256	4	42501	442500
	Empty	166		256	5	42502	442501
4	电池电压	166	0.1	256	6	42503	442502
	Empty	166		256	7	42504	442503
5	引擎转速	166	1	256	8	42505	442504
	Empty	166		256	9	42506	442505
6	频率	166	0.1	256	10	42507	442506
	Empty	166		256	11	42508	442507
7	Empty	166	0.1	256	12	42509	442508
	L1相电压	166		256	13	42510	442509
8	Empty	166	0.1	256	14	42511	442510
	L2相电压	166		256	15	42512	442511
9	Empty	166	0.1	256	16	42513	442512
	L3相电压	166		256	17	42514	442513
10	Empty	166	0.1	256	18	42515	442514
	L1相电流	166		256	19	42516	442515
11	Empty	166	0.1	256	20	42517	442516
	L2相电流	166		256	21	42518	442517
12	Empty	166	0.1	256	22	42519	442518
	L3相电流	166		256	23	42520	442519
13	Empty	166	1	256	24	42521	442520
	L1相功率	166		256	25	42522	442521
14	Empty	166	1	256	26	42523	442522
	L2相功率	166		256	27	42524	442523
16	线电压L1 L2	166		256	30	42526	442526
	Empty	166		256	31	42527	442527
17	线电压L2 L3	166		256	32	42528	442528
	Empty	166		256	33	42529	442529
18	线电压L1 L3	166		256	34	42530	442530
	Empty	166		256	35	42531	442531
19	发电机功率	166		256	36	42532	442532
	Empty	166		256	37	42533	442533
20	发电机视在功率	166		256	38	42534	442534
	Empty	166		256	39	42535	442535
21	发电机无功功率	166		256	40	42536	442536
	Empty	166		256	41	42537	442537
22	功率因数	166		256	42	42538	442538
	Empty	166		256	43	42539	442539
23	运行时间	166		256	44	42540	442540
	Empty	166		256	45	42541	442541
24	启动次数	166		256	46	42542	442542
	Empty	166		256	47	42543	442543
25	机组自动	166		256	48	42544	442544
	Empty	166		256	49	42545	442545
26	机组手动	166		256	50	42546	442546
	Empty	166		256	51	42547	442547
27	机组停止	166		256	52	42548	442548
	Empty	166		256	53	42549	442549
28	机组运行	166		256	54	42550	442550
	Empty	166		256	55	42551	442551
29	机组故障	166		256	56	42552	442552
	Empty	166		256	57	42553	442553
