RC3042模拟量输出隔离器使用手册_V5.1
RC3042
模拟量输出隔离器
设备手册
|
编号 |
章节名称 |
修订内容简述 |
修订日期 |
订前版本 |
订后版本 |
拟制 |
审核 |
批准 |
|
1 |
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
修订页
目录
RC3042配电型模拟量信号输出隔离器，输入为4-20mA直流电流信号，输出为4-20mA直流电流信号，可实现二路输入，二路输出，转换电路设独立外供电源。
隔离器采用DIN 35mm标准导轨安装，安装时把隔离器上端卡在导轨上，下段推进导轨即可；拆卸时需使用螺丝刀（刀口宽度小于6mm）插入隔离器下端金属卡锁，把金属卡锁向下撬，隔离器向上拉即可。
图1-1 隔离器安装示意图
输入电流：0/4~20mA
配电电压：
输入压降：≤2V
最大电流：<35mA
输出
输出电流/负载电阻： 0(4)~20 mA/RL≤800Ω
最大电流：<35mA
输出电压/负载电阻:0(1)~5v/RL≥330Ω
基本参数
供电电压：24V~30V DC
电源保护：电源反向保护
消耗电流（24V电源，20mA输出时）：≤50mA
输出精度：0.1%F.S/℃（典型值：0.05%F.S）
温度漂移： 0.005%F.S /℃
输入输出路数：二路输入，二路输出
响应时间：3ms达到最终值的90%
绝缘强度：(电源、输入、输出之间)1500V AC/min
绝缘电阻：(电源、输入、输出与外壳之间)≥100MΩ,500V DC
电磁兼容性：GB/T18268(IEC61326-1)
使用环境温度：-20℃~+60℃
适用现场设备：二线制阀门定位器，电气转换器
外形尺寸：(宽×高x深)： 17.5mm×115mm×99mm
隔离器电路输入为电流源信号，输出为直流电流电压信号，通道共有2路输入，2路输出，隔离器电源需独立外供电源24VDC。

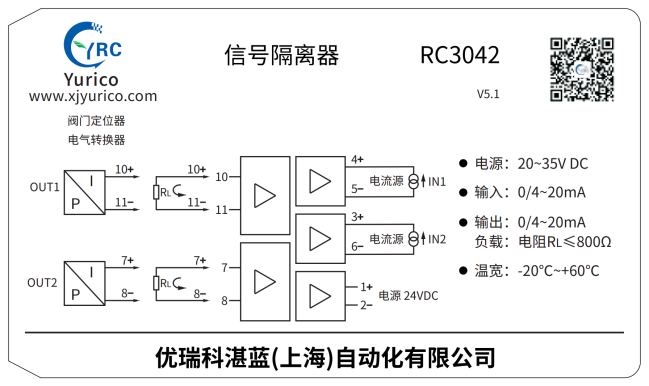

RC3042隔离器接线图如图2-1所示。
图2-1 隔离器接线图
根据输入信号类型的不同，对隔离器各个端子有不同的功能，具体如图3-1所示。
|
端子序号 |
接线端子功能定义 |
|||
|
电源+ |
供电电源24VDC |
|||
|
2（B） |
电源- |
|||
|
|
|
|
|
电流信号 |
|
4 |
输入1 |
|
|
输入+ |
|
|
|
|
|
|
|
5 |
|
|
输入- |
|
|
3 |
输入2 |
|
|
输入+ |
|
|
|
|
|
|
|
6 |
|
|
输入- |
|
|
10+ |
输出1 |
输出+ |
直流信号 |
|
|
11- |
输出- |
|||
|
7+ |
输出2 |
输出+ |
直流信号 |
|
|
8- |
输出- |
|||
图3-1隔离器端子功能定义图
1、使用产品前，请仔细阅读说明书，若有疑问，请与本公司免费技术支持热线联系。
2、说明书内容若与选型样本 、网页等资料有不符之处，应以说明书为准。
3、严禁私自拆装仪表，以防止仪表失效或发生故障。
4、仪表24VDC直流供电时，严禁使用220VAC交流。
1、产品在出厂前均已经过严格检验和质量控制，如发现产品工作不正常，怀疑内部模块有故障，请与本公司技术支持热线联系。
2、产品从发货之日起五年内，正常使用过程中出现产品质量问题均由本公司免费维修或更换。
附：
端子模块CAD设计图可在：新疆优瑞科自动化控制工程有限公司 (xjyurico.com)网站上下载。
