RC3062模拟量输出隔离器使用手册_V5.1
RC3062
热电阻隔离器
设备手册
|
编号 |
章节名称 |
修订内容简述 |
修订日期 |
订前版本 |
订后版本 |
拟制 |
审核 |
批准 |
|
1 |
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
修订页
目录
RC3062配电型热电阻信号输出隔离器，输入为热电阻信号，输出为4-20mA直流电流信号，可实现二路输入，二路输出，转换电路设独立外供电源。
隔离器采用DIN 35mm标准导轨安装，安装时把隔离器上端卡在导轨上，下段推进导轨即可；拆卸时需使用螺丝刀（刀口宽度小于6mm）插入隔离器下端金属卡锁，把金属卡锁向下撬，隔离器向上拉即可。
图1-1 隔离器安装示意图
输入
信号类型和测量范围：Pt100,Cu100,Cu50
（毫伏信号需要定制）
内部冷端补偿温度范围：
冷端补偿精度：
输出
输出电流/负载电阻： 0/4~20 mA/RL≤300Ω
输出电压/负载电阻:0/1~5V/RL≥2KΩ
上、下限溢出报警输出电流：IH≈20.8 mA IL≈3.8 mA
输入断线报警输出电流：≈20.8mA
基本参数
供电电压：20~35V DC
电源保护：电源反向保护
消耗电流（24V电源，20mA输出时）：≤35mA
温度漂移： 0.01%F.S /℃
输入输出路数：二路输入，二路输出
响应时间：≤1s
绝缘强度：(电源、输入、输出之间):1500V AC/min
绝缘电阻：(电源、输入、输出与外壳之间):≥100MΩ,500V DC
电磁兼容性：GB/T18268(IEC61326-1)
使用环境温度：-20℃~+60℃
适用现场设备：二线制、三线制热电阻传感器
外形尺寸：(宽×高x深)： 17.5mm×115mm×99mm
隔离器电路输入为两线制或是三线制热电阻信号，输出为直流电流信号，通道共有2路输入，2路输出，隔离器电源需独立外供电源24VDC。

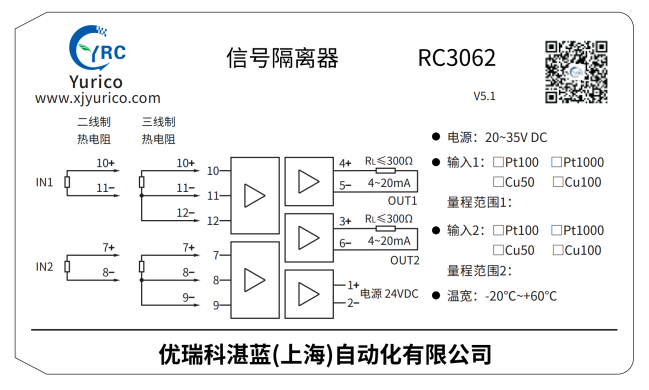

RC3062隔离器接线图如图2-1所示。
图2-1 隔离器接线图
根据输入信号类型的不同，对隔离器各个端子有不同的功能，具体如图3-1所示。
|
端子序号 |
接线端子功能定义 |
|||
|
电源+ |
供电电源24VDC |
|||
|
2（B） |
电源- |
|||
|
|
|
两线制 |
三线制 |
|
|
10 |
输入1 |
输入+ |
输入+ |
|
|
11 |
输入- |
输入- |
|
|
|
12 |
|
输入- |
|
|
|
7 |
输入2 |
输入+ |
输入+ |
|
|
8 |
输入- |
输入- |
|
|
|
9 |
|
输入- |
|
|
|
4 |
输出1 |
输出+ |
直流信号 |
|
|
5 |
输出- |
|||
|
3 |
输出2 |
输出+ |
直流信号 |
|
|
6 |
输出- |
|||
图3-1隔离器端子功能定义图

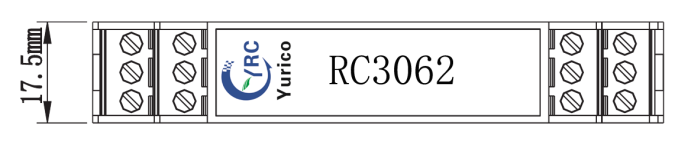

外形尺寸(宽×高x深)： 17.5mm×115mm×99mm
1、使用产品前，请仔细阅读说明书，若有疑问，请与本公司免费技术支持热线联系。
2、说明书内容若与选型样本 、网页等资料有不符之处，应以说明书为准。
3、严禁私自拆装仪表，以防止仪表失效或发生故障。
4、仪表24VDC直流供电时，严禁使用220VAC交流。
1、产品在出厂前均已经过严格检验和质量控制，如发现产品工作不正常，怀疑内部模块有故障，请与本公司技术支持热线联系。
2、产品从发货之日起五年内，正常使用过程中出现产品质量问题均由本公司免费维修或更换。
附：
端子模块CAD设计图可在：新疆优瑞科自动化控制工程有限公司 (xjyurico.com)网站上下载。
